Теплу підлогу рідко обирають через одну лише температуру під ногами. Її вибирають, бо вона рівномірно прогріває кімнату, не сушить повітря так, як радіатори, і добре «дружить» із сучасним обладнанням. Але ця «дружба» не відбувається автоматично. Те, чим ви грітимете підлогу, газовим котлом чи тепловим насосом, визначає схему підключення, а іноді й те, чи буде вся система працювати економно, чи просто працюватиме.

Спершу про головну відмінність: температура

Радіатори зазвичай працюють на подачі 60–75 °C. Для теплої підлоги такий режим шкідливий: поверхня стає занадто гарячим, ламінат і плитка перегріваються, а ногам некомфортно. Нормальна подача у водяному контурі підлоги це 35–45 °C, інколи до 50–55 °C у холодні дні. Температуру самої підлоги в житлових кімнатах прийнято тримати в межах 26–29 °C.

Ось із цієї різниці й починаються всі особливості. Джерело тепла має вміти давати низьку температуру, а якщо не вміє, між ним і підлогою ставлять вузол, що «зніжує» її до потрібного рівня.

Підключення до газового котла

Конденсаційний котел

Найвдаліший варіант. Конденсаційний котел витягує додаткове тепло з продуктів згоряння саме тоді, коли температура зворотної води низька, приблизно нижче 55 °C. Підлога якраз і дає таку зворотку. Тому пара «конденсат + тепла підлога» працює з високим ККД, і витрати газу помітно менші.

Звичайний (неконденсаційний) котел

Тут є нюанс, який часто ігнорують. Якщо в такий котел надходить надто холодна зворотка, у його теплообміннику утворюється конденсат, що з часом руйнує метал. Тому для звичайного котла потрібен змішувальний вузол і захист зворотного потоку. Він вмішує частину гарячої води з подачі в підлогу, і підлога отримує потрібні 35–45 °C, а котел працює на безпечних параметрах.

На практиці зазвичай ставлять насосну групу зі змішувачем (триходовим клапаном чи термостатичним змішувачем) і запобіжним термостатом. Якщо температура подачі перевищить поріг, термостат вимкне насос, і стяжка не постраждає.

Якщо в будинку і радіатори, і підлога

Це найпоширеніший сценарій. Радіатори вимагають гарячої води, підлога прохолоднішої. Рішення таке: котел працює на загальну температуру, а підлогу «знижує» окремий змішувальний вузол. У складних системах із кількома контурами для розділення потоків ставлять гідравлічний розділювач, про який ми писали окремо.

Підключення до теплового насоса

Тепловий насос і тепла підлога це майже ідеальна пара. Чим нижча температура подачі, тим ефективніше працює насос: приблизно кожні мінус 1 °C на подачі додає йому кілька відсотків економії електроенергії. Тож підлога з подачею 30–35 °C для нього як курорт.

Але є кілька особливостей.

Змішувач зазвичай не потрібен. Насос і так видає низьку температуру, а зайві вузли тільки додають опору й ускладнюють систему. Часто його і не ставлять, якщо всі контури це підлога.

Потрібен достатній об'єм води в системі. Тепловому насосу шкодять часті включення й вимкнення. Якщо підлога розділена на багато зон, і зони закриваються термоголовками, води в системі може не вистачити. Тоді ставлять буферну ємність або обхідну лінію, що гарантує мінімальну витрату. Цю вимогу виробник прописує в інструкції, її не слід обминати.

Розрахунок контурів має бути ретельним. У тепловому насосі невеликий перепад температур між подачею і зворотом (зазвичай 5–7 °C), тож витрата води висока. Якщо труби занизького діаметра або контури задовгі, насос зазнає гідравлічного опору і працюватиме з перевантаженням.

Режим «літо/зима». Багато моделей уміють працювати на охолодження через підлогу. Це чудова опція, але для неї треба враховувати точку роси й конденсат на колекторі, тож без автоматики не обійтися.

Колектор і контури: деталі, що вирішують усе

Незалежно від джерела тепла, серце підлоги це колектор. Саме на ньому розподіляється вода по контурах і налаштовується баланс.

Кілька правил, які варто запам'ятати:

  • Довжина одного контуру з труби 16×2 мм зазвичай не перевищує 80–100 м. Довші контури створюють високий опір і гріють нерівномірно.

  • Контури в одному колекторі повинні бути приблизно однакової довжини (різниця не більше 10–15%). Інакше вода піде найкоротшим шляхом, а дальні петлі лишаться холодними.

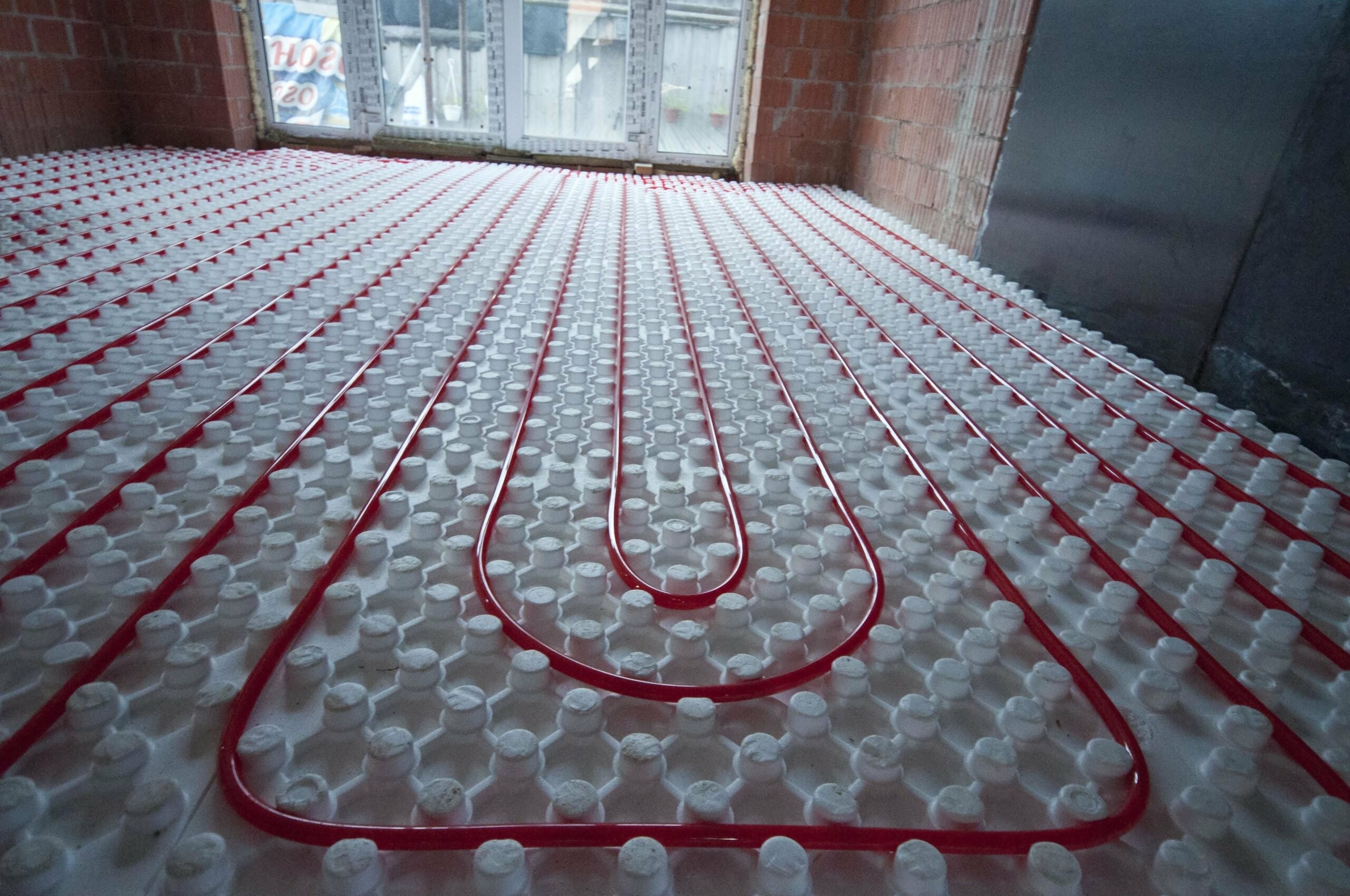

  • Крок укладання зазвичай 10–20 см: біля зовнішніх стін густіше, в центрі кімнати рідше.

  • Витратоміри на колекторі дозволяють виставити потрібну витрату на кожен контур. Без цього балансування проводиться «на дотик», тобто довго й неточно.

  • У верхній точці потрібен повітровідвідник, а внизу зливний кран.

Труби: на чому не варто економити

Труби кладуть у стяжку, і замінити їх пізніше можна лише розібравши підлогу. Тому якість тут важливіша за ціну. Звертайте увагу на матеріал (поліетилен підвищеної термостійкості або зшитий поліетилен), на наявність кисневого бар'єра, який захищає від корозії металеві елементи системи, і на допустимі температуру та тиск. З'єднання теж мають бути якісними, під стяжку не лишають роз'ємних вузлів.
Детальніше про якісні труби для теплої підлоги - https://herz.ua/product-category/tepla-pidloga/truby-dlya-teployi-pidlogy/ Компанія HERZ випускає в одній лінійці все, що потрібно для підлоги.

Типові помилки

Найпоширеніша, підлогу підключають до котла напряму, без змішувача. Результат: перегрів стяжки, деформація покриття, стрімко падає ресурс котла. Друга: різна довжина контурів без балансування, через що в одній кімнаті спека, в іншій прохолода. Третя: відсутній запобіжний термостат. Четверта: перший запуск «на повну» відразу після укладання стяжки.

Окремо про запуск. Бетон має висохнути (зазвичай близько 3–4 тижнів), а потім систему прогрівають поступово: спочатку на низькій температурі близько 20–25 °C, потім додаючи по кілька градусів на добу, доки не досягнуть робочої. Такий режим вказує виробник стяжки й труб, і краще слідувати саме йому.
